空气流量传感器的维修要点
空气流量计是汽车发动机进气量的关键传感器，也是一台发动机工作是否正常的关键因素，它直接影响发动机的工作性能和动力，但是也是很多修理工容易错误判断的一个传感器，今天，河南凌云汽修学校就发动机空气流量计做一具体的详解！
空气流量传感器是测定吸入发动机的空气流量的传感器。电子控制汽油喷射发动机为了在各种运转工况下都能获得最佳浓度的混合气，必须正确地测定每一瞬间吸入发动机的空气量，以此作为ECU计算(控制)喷油量的主要依据。如果空气流量传感器或线路出现故障，ECU得不到正确的进气量信号，就不能正常地进行喷油量的控制，将造成混合气过浓或过稀，使发动机运转不正常。电子控制汽油喷射系统的空气流量传感器有多种型式，目前常见的空气流量传感器按其结构型式可分为叶片(翼板)式、量芯式、热线式、热膜式、卡门涡旋式等几种。

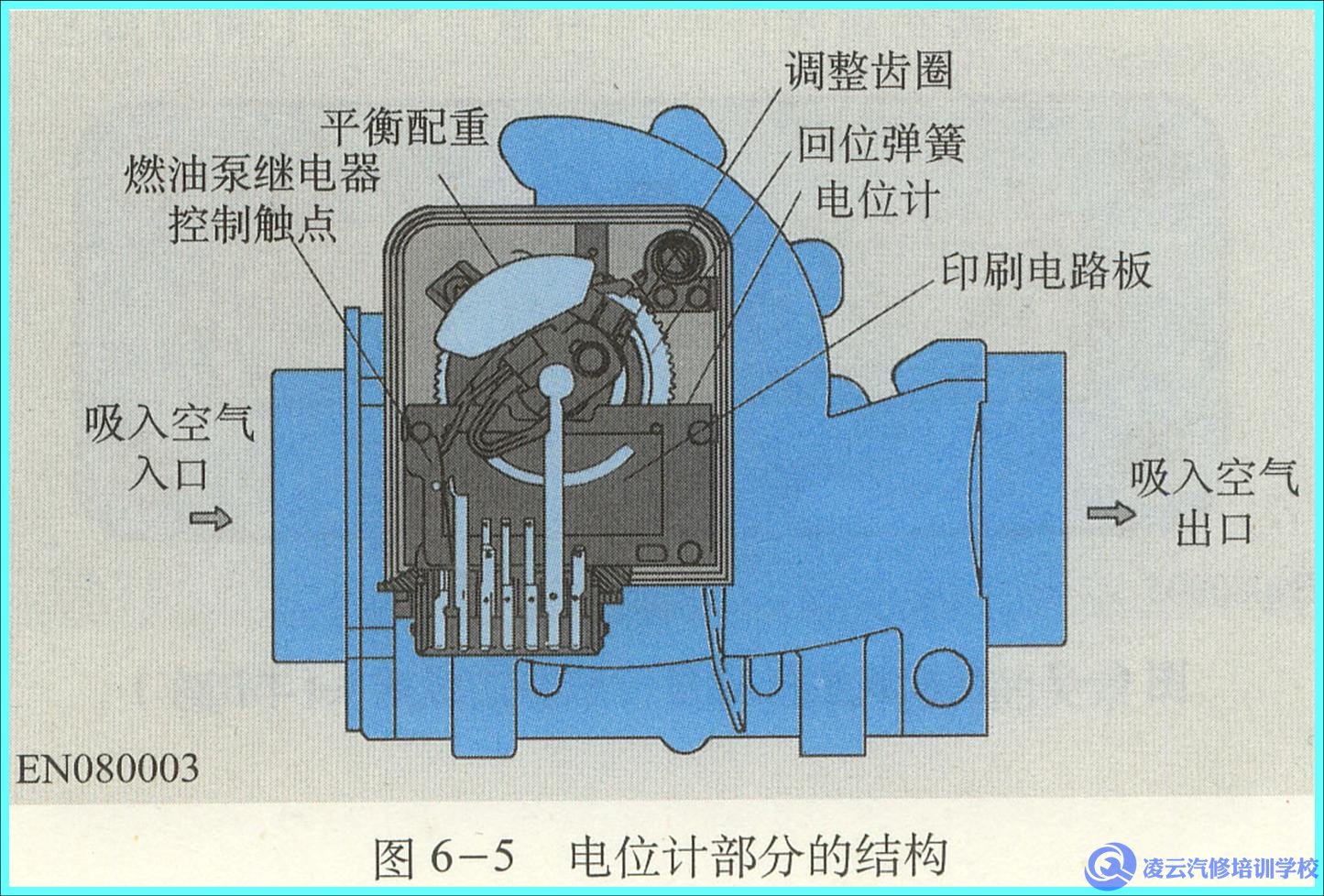

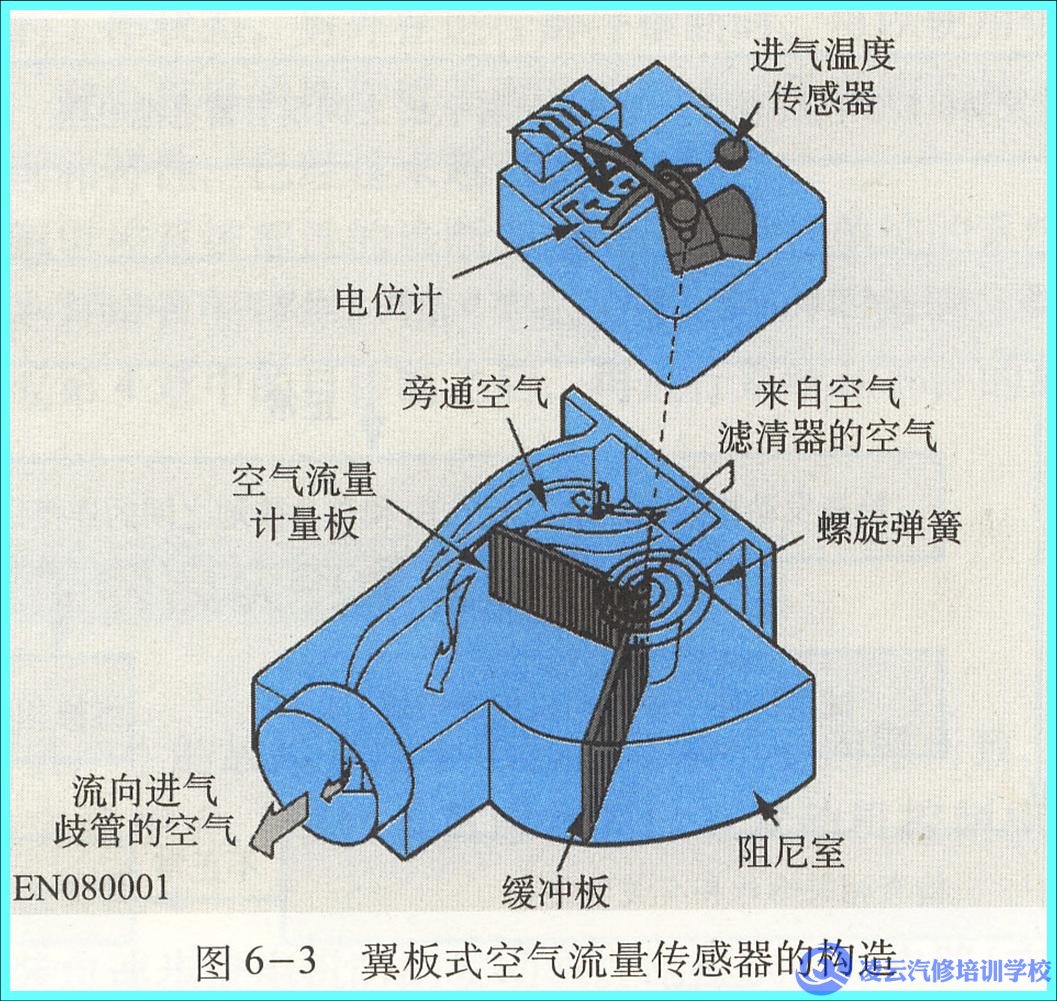

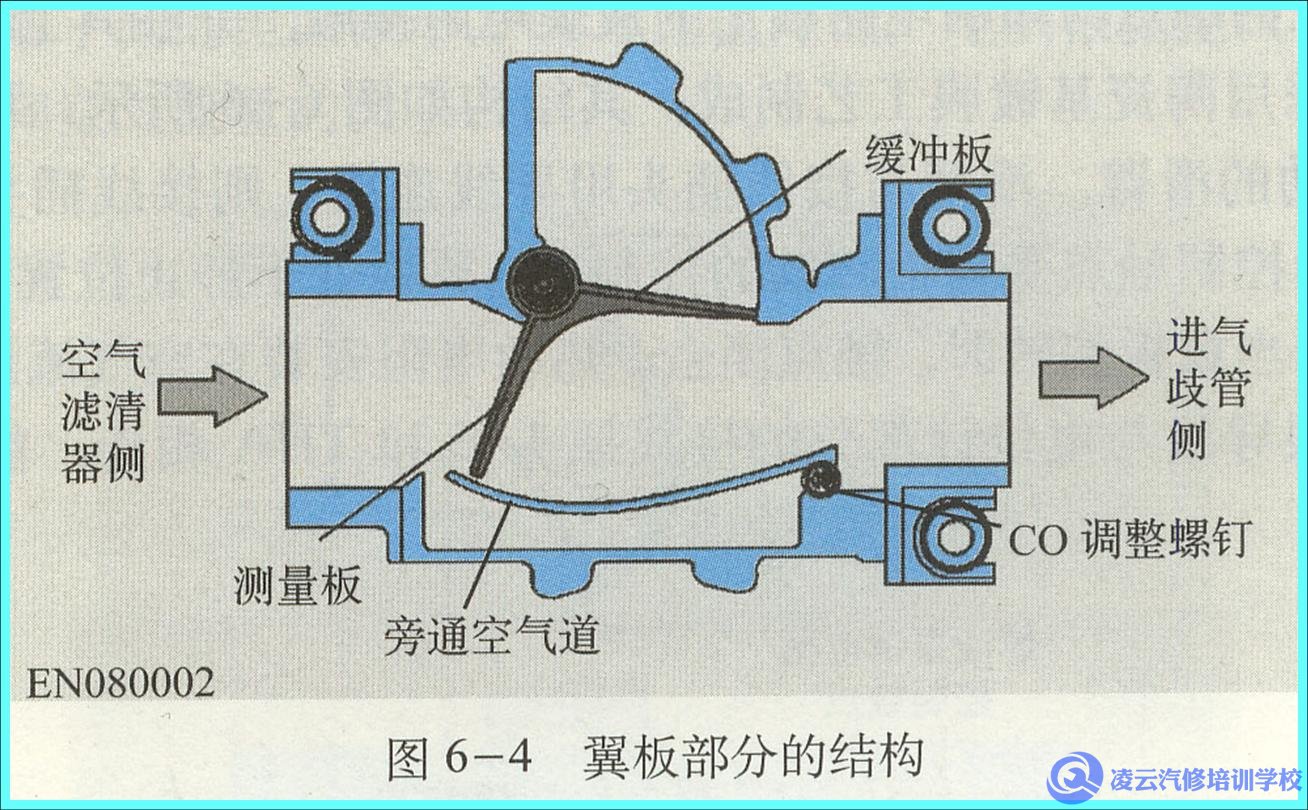

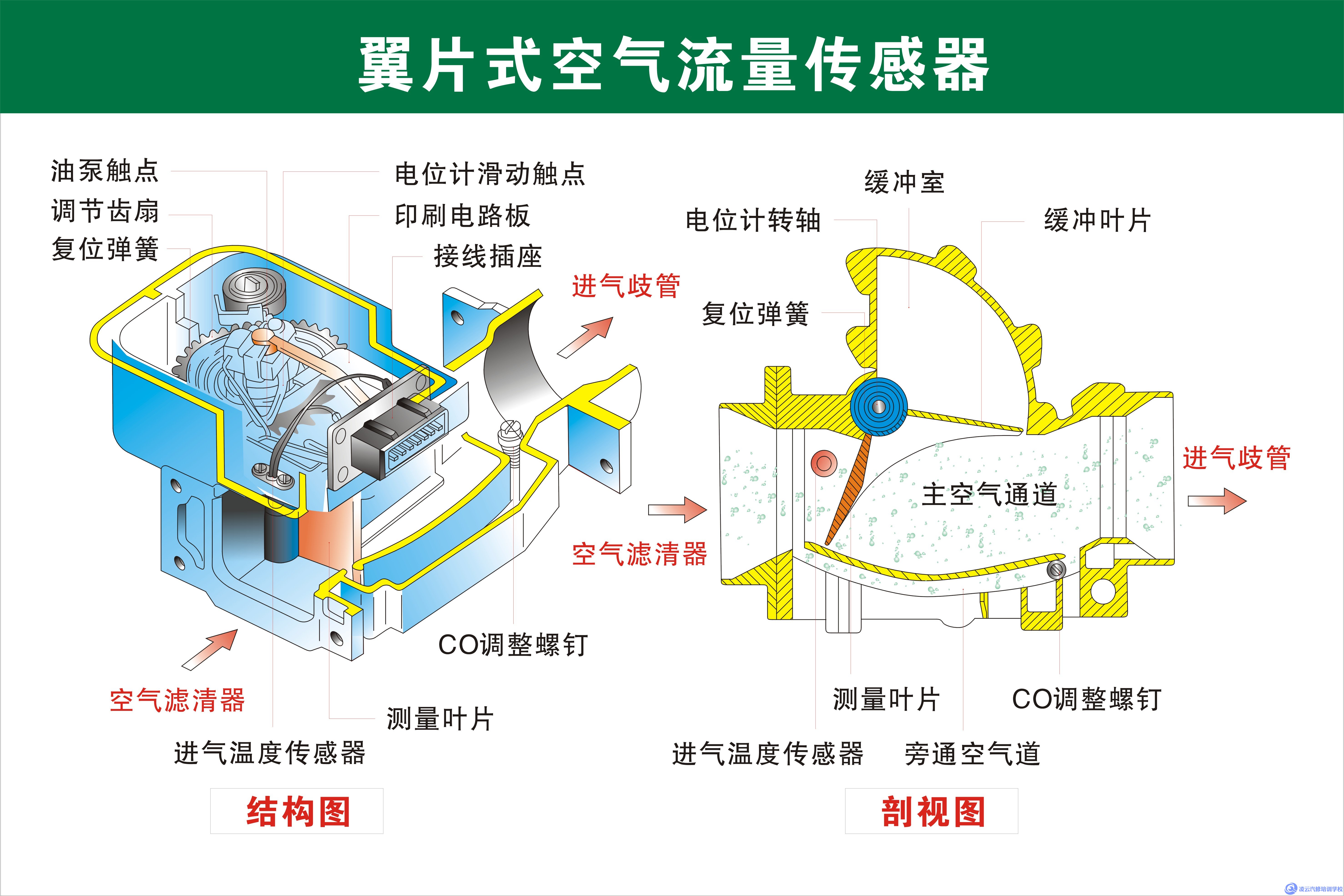

1、叶片式空气流量传感器结构及工作原理，传统的波许L型汽油喷射系统及一些中档车型采用这种叶片式空气流量传感器，如丰田CAMRY(佳美)小轿车、丰田PREVIA(大霸王)小客车、马自达MPV多用途汽车等。由空气流量计和电位计两部分组成。空气流量计在进气通道内有一个可绕轴摆动的旋转翼片(测量片)，作用在轴上的卷簧可使测量片关闭进气通路。发动机工作时，进气气流经过空气流量计推动测量片偏转，使其开启。测量片开启角度的大小取决于进气气流对测量片的推力与测量片轴上卷簧弹力的平衡状况。进气量的大小由驾驶员操纵节气门来改变。进气量愈大，气流对测量片的推力愈大，测量片的开启角度也就愈大。在测量片轴上连着一个电位计。电位计的滑动臂与测量片同轴同步转动，把测量片开启角度的变化(即进气量的变化)转换为电阻值的变化。电位计通过导线、连接器与ECU连接。ECU根据电位计电阻的变化量或作用在其上的电压的变化量，测得发动机的进气量。
在叶片式空气流量传感器内，通常还有一电动汽油泵开关。当发动机起动运转时，测量片偏转，该开关触点闭合，电动汽油泵通电运转；发动机熄火后，测量片在回转至关闭位置的同时，使电动汽油泵开关断开。此时，即使点火开关处于开启位置，电动汽油泵也不工作。流量传感器内还有一个进气温度传感器，用于测量进气温度，为进气量作温度补偿。叶片式空气流量传感器导线连接器一般有7个端子，如图 5中的39、36、6、9、8、7、27。但也有将电位计内部的电动汽油泵控制触点开关取消后，变为5个端子的。日产和丰田车用叶片式空气流量传感器导线连接器端子的“标记”。其端子“标记”一般标注在连接器的护套上。
2、叶片式空气流量传感器的检测（1）丰田车叶片式空气流量传感器的检测，其检测方法有就车检测和单件检测两种。A、就车检测，点火开关置“OFF”，拔下该流量传感器导线连接器，用万用表Ω档测量连接器内各端子间的电阻。其电阻值应如不符则应更换空气流量传感器。 空气流量计 B、单件检测，点火开关置OFF，拔下空气流量传感器的导线连接器，拆下与空气流量传感器进气口连接的空气滤清器，拆开空气流量传感器出口处空气软管卡箍，拆除固定螺栓，取下空气流量传感器。首先检查电动汽油泵开关，用万用表Ω档测量E1-FC端子:在测量片全关闭时，E1-FC间不应导通，电阻为∞；在测量片开启后的任一开度上，E1-FC端子间均应导通，电阻为0。然后用起子推动测量片，同时用万用表Ω档测量电位计滑动触点Vs与E2端子间的电阻:在测量片由全闭至全开的过程中，电阻值应逐渐变小，且符合表 2所示；如不符，则须更换空气流量传感器。丰田CROWN 2.8小轿车5M-E发动机的叶片式空气流量传感器各端子间电阻标准值。端子标准电阻(测量片全关闭0测量片开启VS-E220-600全关闭20-1200从全关到全开，端子温度(℃)测量片位置标准电阻(kΩ)E2-VS-完全关闭0.02-从关闭到全开0.02-1.00E1-FC-完全关闭∞-任何开度0E2-THA0-4.00-7.0020-、2.00-3.0040-0.90-1.3060-0.40-0.70E2-VC--0.10-0.30E2-VB--0.20-0.40E2-FC--∞
