关于浅谈汽车空调系统故障诊断与排除的汽车维

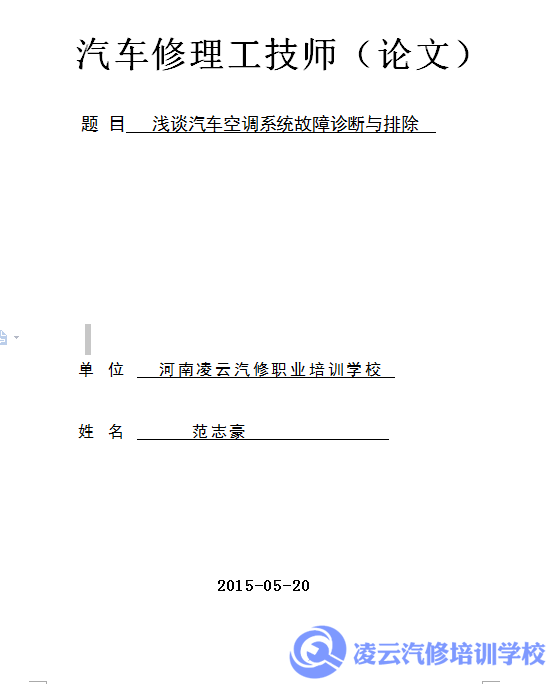

浅谈汽车空调系统故障诊断与排除的汽车维修技师论文，这样的论文不但是原理的总结，还是故障案例的分析，河南凌云汽修学校汽车维修技师考评组就针对汽车空调系统诊断与排除的汽车维修技师论文公布给大家，请做一参考！摘要：随着汽车行业的迅速发展，广大消费者对舒适性的需求也有所提高，在车辆配置上基本都装配了空调系统。空调系统最主要的作用是控制车内的温度，除了它的制热和制冷控制功能外，它还起到除湿的作用，也有助于除去车窗内表面的霜、冰和冷凝水雾一类的视觉障碍物。
在现实生活中，出现的汽车空调问题也非常多。我们要想解决空调出现的这些故障，就要对这个系统有所认识，知道它的组成与作用。本论文就是对汽车空调系统的组成及各组成部分的作用，工作情况以及重要的组成元件做个的介绍。并对空调系统中常见的故障做出简单的介绍并加以分析，且通过列举实例给出了一些解决故璋的简易诊断方法，另外还添加了马6实际参考案例与大家探讨，更好的了解汽车的空调系统。让我们对空调更加了解认识，从而高质量高效率的解决它所出现的故障。
关键词：汽车空调故障分析诊断检修。
汽车空调系统为汽车提供制冷、制暖、通风、除霜、空气过滤和湿度控制功能，使乘室内人员更加舒适。本论文研究过程中对空调系统装置基本器件的组成及作用做了详细说明，以便加深对所研究内容的深入了解。并且加重对汽车空调制冷装置组成及作用的研究分析。
汽车空调的原理与组成。
1、汽车空调的工作原理。
其实汽车空调和我们熟悉的家用空调制冷原理是一样的。都是利用R12或是R134a压缩释放的瞬间体积急剧膨胀就要吸收大量热能的原理制冷。(由于R12对大气臭氧层的破坏，出于环保的要求发达国家从1996年开始改用R134a做制冷剂)汽车空调的构造和家用的分体空调类似，它的压缩机往往是安装在发动机上，并用皮带驱动（也有直接驱动的），冷凝器安装在汽车散热器的前方，而蒸发器在车里面，工作时从蒸发器出来的低压气态致冷剂流经压缩机变成高温高压气体，经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。致冷剂一遇低压环境即蒸发，吸收大量热能。车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。在整个系统中，膨胀阀是控制致冷剂进入蒸发器的机关，致冷剂进入蒸发器太多就不易蒸发而太少冷气又会不够，因此膨胀阀是调节中枢。而压缩机是系统的心脏，系统循环的动力源泉。尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。造成臭氧层消耗，破坏了环境。汽车空调的原理可以有以下总结如下。
①压缩机要将低温低压气态制冷剂压缩成高温高压气态制冷剂，大约70 ℃、1.5MPa；②高温高压气态制冷剂在冷凝器处变成高温液态制冷剂，大约50℃ ③干燥过滤器将液态制冷剂中的水分和杂质除去；④高压液态制冷剂通过膨胀阀后变成低压雾状制冷剂；⑤低压雾状制冷剂在蒸发器内吸收热量变成气态制冷剂，使蒸发器表面温度下降。通过鼓风机将冷风送到车厢内；⑥气态制态剂又重新被压缩机吸入，反复循环。
2、汽车空调的组成：汽车空调一般主要由压缩机、冷凝器、电控离合器、蒸发器、膨胀阀、贮液干燥器、孔管、冷凝风扇等组成。汽车空调分高压管路和低压管路。①电磁离合器：在非独立式汽车空调制冷系统中，压缩机的动力是由汽车发动机提供的。在需要时接通或切断发动机与压缩机之间的动力传递。另外，当压缩机过载时，它还能起到一定的保护作用。因此，通过控制电磁离合器的结合与分离，就可以控制压缩机的工作与否。当空调开关A/C接通时，电流通过电磁离合器的电磁线圈，电磁线圈产生电磁吸力，使压缩机的压力板与皮带轮结合，将发动机的扭矩传递给压缩机主轴，使压缩机主轴旋转。当断开空调开关时，电磁线圈的吸力消失。在弹簧作用下，压力板和皮带轮脱离，压缩机便停止工作。
②压缩机：作用是使制冷剂完成从气态到液态的转变过程，达到制冷剂散热凝露的目的。同时在整个空调系统，压缩机还是管路内介质运转的压力源，没有它，系统不仅不制冷而且还失去了运行的动力。③冷凝器：汽车空调制冷系统中的冷凝器是一种由管子与散热片组合起来的热交换器。其作用是：将压缩机排出的高温、高压制冷剂蒸气进行冷却，使其凝结为高压制冷剂液体。汽车空调系统冷凝器均采用风冷式结构，其冷凝原理是：让外界空气强制通过冷凝器的散热片，将高温的制冷剂蒸气的热量带走，使之成为液态制冷剂。制冷剂蒸气所放出的热量，被周围空气带走，排到大气中。④蒸发器：也是一种热交换器，也称冷却器，是制冷循环中获得冷气的直接器件。其作用是将来自热力膨胀阀的低温、低压液态制冷剂在其管道中蒸发，使蒸发器和周围空气的温度降低。同时对空气起减湿作用。⑤膨胀阀：膨胀阀也称节流阀，是组成汽车空调制冷系统的主要部件，安装在蒸发器入口处，是汽车空调制冷系统的高压与低压的分界点。其功用是：把来自贮液干燥器的高压液态制冷剂节流减压，调节和控制进入蒸发器中的液态制冷剂量，使之适应制冷负荷的变化，同时可防止压缩机发生液击现象(即未蒸发的液态制冷剂进入压缩机后被压缩，极易引起压缩机阀片的损坏)和蒸发器出口蒸气异常过热。⑥贮液干燥器：贮液干燥器简称贮液器。安装在冷凝器和膨胀阀之间，其作用是临时贮存从冷凝器流出的液态制冷剂，以便制冷负荷变动和系统中有微漏时，能及时补充和调整供给热力膨胀阀的液态制冷剂量，以保证制冷剂流动的连续和稳定性。同时，可防止过多的液态制冷剂贮存在冷凝器里，使冷凝器的传热面积减少而使散热效率降低。而且，还可滤除制冷剂中的杂质，吸收制冷剂中的水分，以防止制冷系统管路脏堵和冰塞，保护设备部件不受侵蚀，从而保证制冷系统的正常工作。贮液器出口端旁边装有一只安全熔塞，也称易熔螺塞，它是制冷系统的一种安全保护装置。其中心有一轴向通孔，孔内装填有焊锡之类的易熔材料，这些易熔材料的熔点一般为85℃-95℃。⑦孔管：孔管是固定孔口节流装置。两端都装有滤网，以防止系统堵塞。和膨胀阀一样，孔管也装在系统高压侧，但是取消了贮液干燥器，因为孔管直接连通冷凝器出口和蒸发器进口。孔管不能改变制冷剂流量，液态制冷剂有可能流出蒸发器出口。因此，装有孔管的系统，必须同时在蒸发器出口和压缩机进口之间，安装一个积累器，实行气液分离，以防液击压缩机。孔管是一根细钢管，它装在一根塑料套管内。在塑料套管外环形槽内，装有密封圈。有的还有两个外环形槽，每槽各装一个密封圈。把塑料套管连同孔管都插入蒸发器进口管中，密封圈就是密封塑料套管外径和蒸发器进口管内径间的配合间隙用的。安装使用后，系统内的污染物集聚在密封圈后面，使堵塞情况更加恶化。就是这种系统内的污染物，堵塞孔管及其滤网。这种孔管不能修，如需维护，只能清理滤网。坏了只有更换，孔管内孔的积垢，也不能清理。⑧风机：汽车空调制冷系统采用的风机，大部分是靠电机带动的气体输送机械，它对空气进行较小的增压，以便将冷空气送到所需要的车室内，或将冷凝器四周的热空气吹到车外，因而风机在空调制冷系统中是十分重要的设备。
3、空调故障分析与排除及维修案例。
(1)空调制冷系统常见故障的分析与排除。
①制冷剂泄漏制冷系统完全没有冷气吹出,其原因为:制冷系统中无制冷剂或制冷剂泄漏,制冷剂泄漏后，首先要查明漏点，并将其修复好，再重新抽真空，灌注制冷剂。②制冷系统严重堵塞当压缩机工作时，若制冷系统中某个部位严重堵塞，没有制冷剂循环流动，则就失去了制冷作用这时，用压力表检测制冷系统的高、低压侧的压力值，可发现高压侧压力值比正时低，而低压侧的压力值成真空状态，且堵塞部位前后有明显的温差，这一般出现在储液干燥器或膨胀阀内。因此，可用氮气对着储液干燥器或膨胀阀的进口或出口吹气，如不通畅，说明其堵塞，需更换。③压缩机部件损坏压缩机缸垫窜气、进排气阀损坏，均能造成压缩机不能压缩制冷剂或压缩不良。此时，用压力表检测压缩机工作时的进气压力和排气压力，可发现两者压力相同或相差不大，提高发动机转速时，其压力值仍无明显变化;用手触摸压缩机上的进气管和排气管。可感觉两者温差不大。当压缩机出现缸垫窜气时，用手触摸压缩机会感觉非常烫手。这时，一般需更换损坏的部件。
(2)空调故障检修实例。
①高压管被油污及脏污堵塞一辆Mazda6，制冷剂为R134a，开启空调后空调不制冷，电磁离合器不吸合，有时能吸合一下，但立即脱开，无法正常工作。更换了空调压缩机、蒸发器和膨胀阀等，加注制冷剂后仍是如此，后又诊断是压缩机工作不良。检查时,启动发动机后开空调，电磁离合器吸合一下便即跳开，连续几次后便不再吸合。接上歧管压力表检测高压侧压力、低压侧压力均偏低，加入三罐制冷剂，此后能吸合稍长时间，但仍是间歇性吸合脱开，车内也不制冷。拆下贮液干燥器、膨胀阀和相关高压管道等，发现冷凝器至贮液干燥器的高压管接口处几乎被油污、脏污所堵塞，管道和冷凝器内也是金属屑及黑油，于是更换冷凝器及高压管，清洗压缩机,更换了冷凝器、高压管和贮液干燥器;再用高压氮气吹净低压管道，并更换了膨胀阀，加入了适量专用冷冻机油，然后再压入氮气检漏，抽真空，加制冷剂,经试验制冷效果很好，故障消除。②温控开关失效。
一辆Mazda6平时行车正常，一开空调制冷，时间不长发动机就开锅，冷却系统清除了水垢，结果还是同样不能使用空调。车辆使用空调，开锅肯定是不正常的。当在该车停驶状态下打开空调试验，通过汽车诊断仪检测发动机水温已经达到120℃，而车上的电动风扇却没有工作。华普轿车冷却系统为闭式、液冷，带膨胀箱，风扇为电动式，发动机的冷却主要依靠汽车向前行驶产生的风。只有当水温高于95℃时，电动风扇才开始工作，而当水温低于90℃时，电动风扇又自动停止工作，这全靠温控开关控制。这种结构，有利于发动机保持最佳水温，平时风扇也不消耗发动机动力。冷却水开锅了，电动风扇却还没有工作，将点火开关转至ON位置，拆下散热器温度控制开关接头，并将其接地，电动风扇开始转动，说明风扇电动机是好的。检查有关保险丝也是好的，把温控开关拆下放入盆中用万用表Ω档，一个表笔接温控开关接线端，一个表笔接外壳，盆中倒入冷水加热，有开水可直接倒入开水。正常情况下，水温高于95℃时应导通，低于90℃时应断开。未用温度表，倒入滚开的水,表针也不动，说明温控开关失效。该车更换温控开关后，使用空调再也没有开锅了。 ③高压开关工作不良 一辆Mazda6乘用车,开空调后散热器风扇高速继电器“吱吱”异响。检查时,拆开仪表板下护板，启动发动机并开启空调，散热器风扇高速运转一会儿，响声出现，手摸附加继电器盒，发现风扇高速继电器振手，此时关闭空调，异响立即消失。由此可知，异响与空调工作时风扇高速运转的相关电路有关。因不开空调且散热器风扇高速运转时，高速继电器并没有异响，发动机温度高速和空调压力高速的区别,仅在于双温度开关F54和高压开关FZ3，估计是FZ3工作不良。检查高压开关的接线插头位于左前车架上，连接专用工具VAGl527(它是一个二极管指示试电笔，并配有针式插头，可刺破线皮进行测量，发光二极管相当于一个灯泡)，启动发动机并开启空调，当散热器风扇还未高速运转时，指示灯亮;散热器风扇开始高速运转后，指示灯熄灭，但此时并无异响;散热器风扇高速运转一会后，指示灯开始快速闪烁，并如此同时，散热器风扇高速继电器“吱吱”异响。由此可知，故障原因是空调高压开关处于临界工作状态，而对此开关 的技术要求是:闭合压力为1420-1720kPa，打开压力是1170-1500kPa，开闭切换点之间的压力差至少为200kPa，由此避免其工作于临界状态。更换压力开关FZ3，异响消失。
空调系统制冷效果不良故障现象。
一辆马自达六轿车空调离合器及冷却风扇工作均正常，但就是制冷效果不良，出风口温度仅为15℃左右。故障分析:这种故障一般不在电路系统，而应在外部和制冷剂方面查找故障原因(若风扇运转不正常则应在电路系统查找原因)，其可能原因有: ①制冷剂不足。用压力表测量，低压低于196KPa，高压低于980kPa时则应补充制冷剂至正常值；怠速时，低压应该为245KPa，高压应该为1471kPa左右(还要根据散热情况而定)。②孔管堵塞。手触干燥罐有冷感，但程度不足，在此情况下，高压偏高，应清洗膨胀节流管(位于冷凝器出口与蒸发器入口之间的高压管里)。③蒸发器积尘太多。低压管及干燥罐冷度手感适度，压力亦正常，惟出风量偏小。此时可将鼓风机及鼓风机调速器(在驾驶室的右，下侧发动机舱中央墙壁上)拆下，用压缩空气或蒸发器清洗剂将蒸发器清洗干净。④散热不良。冷凝器散热片堵塞，水温过高，用高压空气吹洗水箱及冷凝器外部，注意不要直接用高压水清洗，否则，高压水非常容易将冷凝器的散热片吹倒，造成空气流通受阻而散热不良。故障排除:用压力表测量高低压压力，低压正常，高压偏高，为1648kPa，手触干燥罐有冷感，但明显程度不足，说明为孔管堵塞。清洗孔管后，故障减轻，温度降到11℃左右。但仍未完全排除故障，正常情况下应该在8℃左右。这说明还有其他的故障未排除。开启空调的各个按钮发现空调的内外循环没有变化，如果空调长期引人外界空气进入，空调的负荷肯定要非常大，这与家用空调的道理一样。经过检查发现空气内外循环的风门没有动作。继续检查发现控制风门的真空源没有，拆下真空电磁阀发现真空管损坏，更换后故障彻底排除。
空调不制冷且离合器反复结合故障现象。
一辆2005年生产2.0L轿车，行驶里程为6万km。该车发动机怠速运转正常，怠速时空调系统工作正常。但车辆行使时，发动机动力不足、犯闯。当车辆加速时，空调压缩机频繁重复接合、分离动作，且空调系统不制冷。当关闭空调后，发动机恢复正常。检查分析：由于关闭空调后发动机恢复正常，所以维修人员认为故障原因出在空调系统。马自达6空调压缩机是定排量压缩机，空调压缩机的吸合与断开是由发动机控制单元（PCM通过控制空调继电器来实现的。决定首先从电路入手进行检查。正常情况下，当压力开关B、C端子之间电压为12V时，压缩机断开；压力开关B、C端子电压为0V时，压缩机接通。这说明自动空调控制器给PCM接地信号时，压缩机接通。起动该车发动机并怠速运转，用示波器测量压力开关线路的B端子（接PCM）或C端子（接自动空调控制器）。当压缩机接通时，压力开关B、C端子电压为0V；压缩机断开时，压力开关B、C端子电压为12V，说明系统正常。当发动机转速上升到3000r/min 以后，压缩机断开，此时B端子电压为13.8V，C端子电压为0V，说明此时高低压开关已经断开。由于此时C端子电压为0V，所以基本排除线路和自动空调控制器存在故障的可能，故障原因应该在制冷系统环路。 PCM控制空调压缩机继电器执行动作的原理为：首先，当驾驶员按下空调（A/C）开关时，申请信号由自动空调控制单元经压力开关传递到PCM，即PCM接收到自动空调系统的申请信号。只有空调系统压力正常，才能保证压力开关正常接通，这时PCM才能接收到使空调系统工作的指令，之后PCM控制空调压缩机的运转。该车的空调制冷剂压力开关采用了3挡压力型，它由高/低压开关和中等压力开关组成。当制冷剂循环中的压力过高或过低高/低压开关通过切断A/C信号来保护制冷系统部件。
中等压力开关根据空调压缩机的工作负载输出一个怠速提高信号。压力开关在压力大于2.94-3.34MPa时或压力低于0.195-0.250MPa时断开，中等压力开关在压力为1.39-1.65MPa时接通。故障解决：把歧管压力计接入空调高压管路和低压管路，检测发动机在2000r/min时空调系统的压力。经检测在正常范围内，可以判断时压力开关失灵，更换压力开关。
结论。
随着我国汽车工业的高速发展，作为汽车技术现代化标志之一的汽车空调技术在我国蓬勃发展。汽车空调大大改善了乘坐环境，提高了成员的舒适性。近年来，各种完善的多功能型空调装置的应用，受到用户的普遍欢迎。但对于汽车空调维修人员来说将面临新的挑战！本论文对汽车空调的原理、结构以及必备的工具等知识做了一般性的介绍。重点对修理、维护做了详尽的介绍。这样做的原因，主要是考虑本论文所面对是汽车空调维修人员，并由此希望能帮助学习动手解决一般汽车空调故障的技能。
